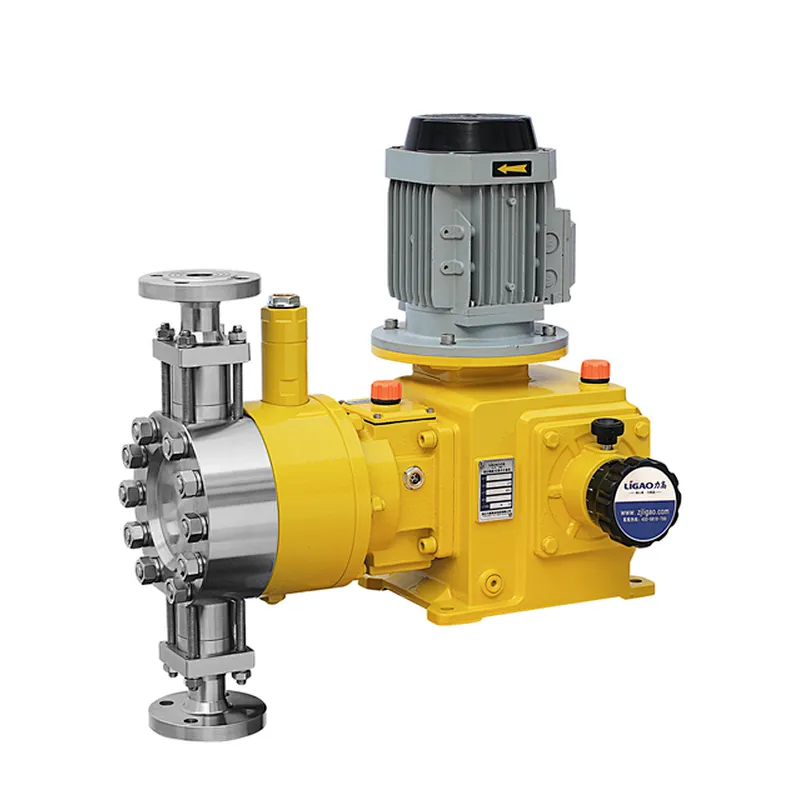

Bomba de dosagem de diafragma hidráulico JYPZ
Bomba de dosagem de diafragma hidráulico JYPZ
Principais características

• Bomba de dosagem de diafragma hidráulico JYPZ max pressure até 60Mpa
• Bomba de dosagem de diafragma hidráulico JYPZ presicion error wihtin 1%
• Bomba de dosagem de diafragma hidráulico JYPZ can transfer liquid temperature -20℃ to 100℃
• Heat jacke or cooling jacket is available forBomba de dosagem de diafragma hidráulico JYPZ
• Bomba de dosagem de diafragma hidráulico JYPZ includng internal safety valve
• All model of Bomba de dosagem de diafragma hidráulico JYPZ can be equited with auto stroke controller
• Double diaphragm with leakage detection is optional for Bomba de dosagem de diafragma hidráulico JYPZ

Parâmetro principal

• Faixa de fluxo: 5-410LPH@50Hz/6-492LPH@60Hz
• Faixa de pressão: 1-700 Bar
• Potência: Motor de 0,75kw IEC80 B5 (4 pólos)
• Materiais: SS304; SS316, outros sob consulta

Tabela de parâmetros

Modelo	50Hz		60Hz		Pressão（MPa）	Tamanho do pistão	Derrame comprimento (milímetros)	Potência do motor (KW)	Conexão
	Fluxo Avaliar (L/H)	Bombear Velocidade (SPM)	Fluxo Avaliar (L/H)	Bombear Velocidade (SPM)		Diâmetro (milímetros)
JYPZ5/70	5	96	6	115	70	8	25	0.75	DN6 união para soldagem
JYPZ8/44	8		9.6		44	10
JYPZ13/30	13		15.6		30	12
JYPZ20/22	20	144	24	173	22	12
JYPZ38/12	38		45.6		12	16			DN10 união para soldagem
JYPZ50/10	50		60		10	18
JYPZ62/8	62		74		8	20
JYPZ76/6.5	76		91		6.5	22
JYPZ100/5.0	100		120		5	25
JYPZ140/3.5	140		168		3.5	30			DN15 união para soldagem
JYPZ165/3.2	165		198		3.2	32
JYPZ210/2.5	210		252		2.5	36
JYPZ260/2.0	260		312		2	40
JYPZ330/1.6	330		396		1.6	45			Flange DN25 (HG/T20592 RF)
JYPZ410/1.3	410		492		1.3	50
JYPZ500/1.0	500		600		1	55
JYPZ600/0,8	600		720		0.8	60
JYPZ700/0,7	700		840		0.7	65
JYPZ820/0,6	820		984		0.6	70
Cabeça Duplex ou Triplex está disponível.
