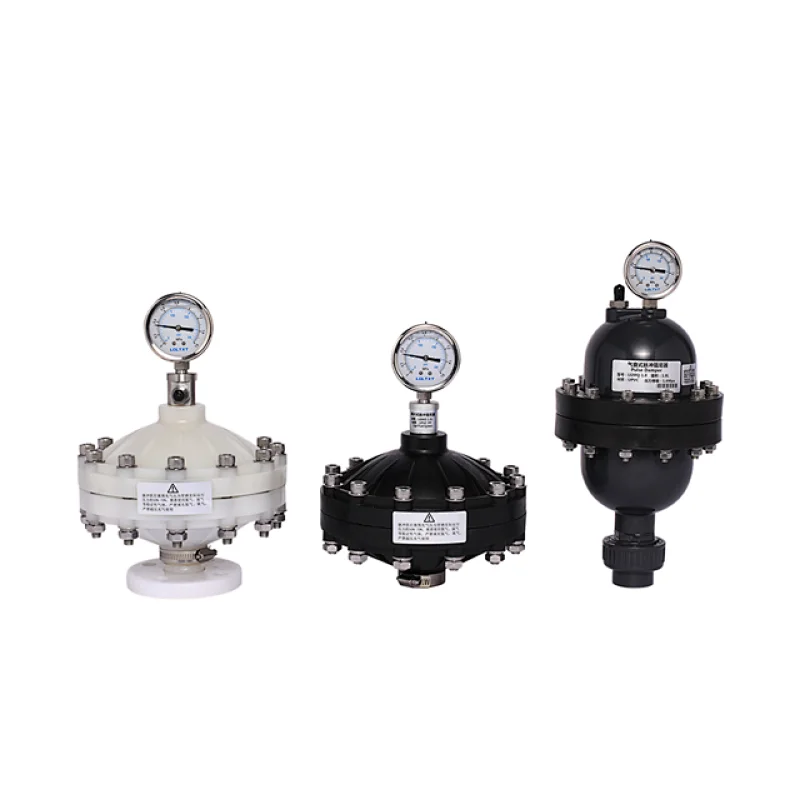

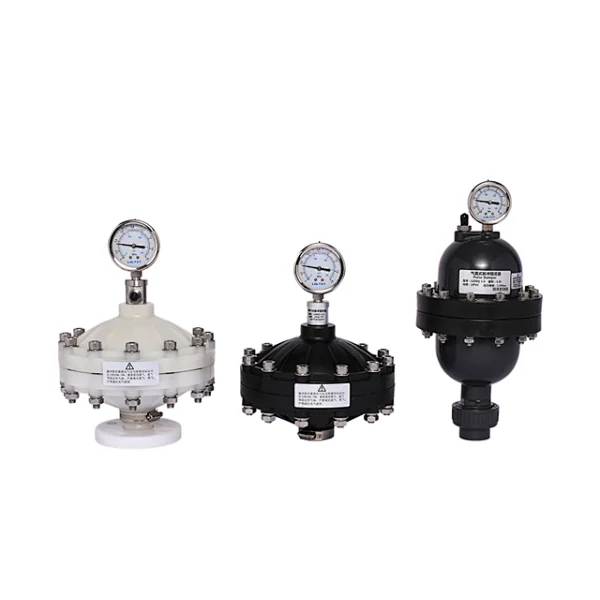

المثبط نبض الحجاب الحاجز: يحتوي على غشاء PTFE مركب يفصل الغاز المضغوط الخامل (الهواء أو النيتروجين) عن السائل الذي يتم ضخه. يجب أن يكون مثبط النبض ذي الحجم الغشائي 10 مرات على الأقل من سعة كل شوط لمضخة القياس.
الاهلية | PVC | SS304 | SS316 لتر | الكربون الصلب | PVDF | ||||
F الموضوع | شفة | F الموضوع | شفة | F الموضوع | شفة | F الموضوع | شفة | F الموضوع | |
0.35 لتر | DN15 | DN15 | DN15 | DN15 | DN15 | DN15 | DN15 | DN15 | DN15 |
0.6 لتر | DN20 | DN20 | DN20 | DN20 | DN20 | DN20 | DN20 | DN20 | DN20 |
1.0 لتر | DN25 | DN25 | DN25 | DN25 | DN25 | DN25 | **** | **** | DN25 |
2.0 لتر | DN32 | DN32 | DN32 | DN32 | DN32 | DN32 | **** | **** | DN32 |
4.0 لتر | **** | DN50 | DN40 | DN40 | DN40 | DN40 | **** | **** | **** |
6.0 لتر | **** | **** | DN50 | DN50 | DN50 | DN50 | **** | **** | **** |
12 لتر | **** | **** | DN65 | DN65 | DN65 | DN65 | **** | **** | **** |
المثبط نبض الحجاب الحاجز pressue range: 0-1 ميجا باسكال (PVC ، PVDF)
0-2.5Mpa(SS304,SS316 لتر,الكربون الصلب)
مثبط نبض المثانة: تحتوي على مثانة مرنة تفصل الغاز المضغوط الخامل (هواء أو نيتروجين) عن السائل الذي يتم ضخه. يجب أن يكون مثبط النبض ذي الحجم الغشائي 10 مرات على الأقل من سعة كل شوط لمضخة القياس.
المثبط نبض المثانة الضغط المنخفض
الاهلية | PVC | SS304 | SS316 لتر | الكربون الصلب |
0.4 لتر | RC 1/2 بوصة | RC 1/2 بوصة | RC 1/2 بوصة | RC 1/2 بوصة |
0.6 لتر | RC3 / 4" | RC3 / 4" | RC3 / 4" | RC3 / 4" |
1.0 لتر | RC1" | RC1" | RC1" | RC1" |
1.6 لتر | RC1-1 / 4" | RC1-1 / 4" | RC1-1 / 4" | RC1-1 / 4" |
2.5 لتر | RC1-1 / 4" | RC1-1 / 4" | RC1-1 / 4" | RC1-1 / 4" |
4.0 لتر | RC1-1 / 2" | RC1-1 / 2" | RC1-1 / 2" | RC1-1 / 2" |
6.3 لتر | RC1-1 / 2" | RC1-1 / 2" | RC1-1 / 2" | RC1-1 / 2" |
10 لتر | **** | RC2" | RC2" | RC2" |
16 لتر | **** | RC2-1 / 2" | RC2-1 / 2" | RC2-1 / 2" |
أقصى ضغط | 1 ميجا باسكال | 2.5 ميجا باسكال أو 5 ميجا باسكال |
المثبط نبض المثانة الضغط العالي
الاهلية | SS304 | SS316 لتر | الكربون الصلب |
0.4 لتر | M27 * 2 | M27 * 2 | M27 * 2 |
0.6 لتر | M27 * 2 | M27 * 2 | M27 * 2 |
1.0 لتر | M27 * 2 | M27 * 2 | M27 * 2 |
1.6 لتر | M42 * 2 | M42 * 2 | M42 * 2 |
2.5 لتر | M42 * 2 | M42 * 2 | M42 * 2 |
4.0 لتر | M42 * 2 | M42 * 2 | M42 * 2 |
6.3 لتر | M42 * 2 | M42 * 2 | M42 * 2 |
أقصى ضغط Options | 10 ميجا باسكال / 20 ميجا باسكال / 31.5 ميجا باسكال |
وصلة dapmer النابضة بالضغط العالي للمثانة فقط الخيط المتري. محول التوصيل متاح للتغيير إلى شفة ، BSP أو NPT.
مواد المثانة: NBR ، HNBR ، IIR ، EPDM ، Viton
